C型高性能プレス
 |
SPC
標準歪取高速油圧プレス
特徴
●操作方式は両手押ボタン式とレバー操作式があります。
●危険防止機能として安全ブロックを採用し、安全な作業ができます。
●ラムの上限・下限は任意にセットできるので無駄なストロークも必要とせず、 棒材の折損等もありません。
●低騒音性、高速性に加え、 高性能回路による省エネ化を実現。 経済性に 優れています。
●長尺歪取りプレス、クランク歪取りプレスなど、 各種用途のご相談に応じます。

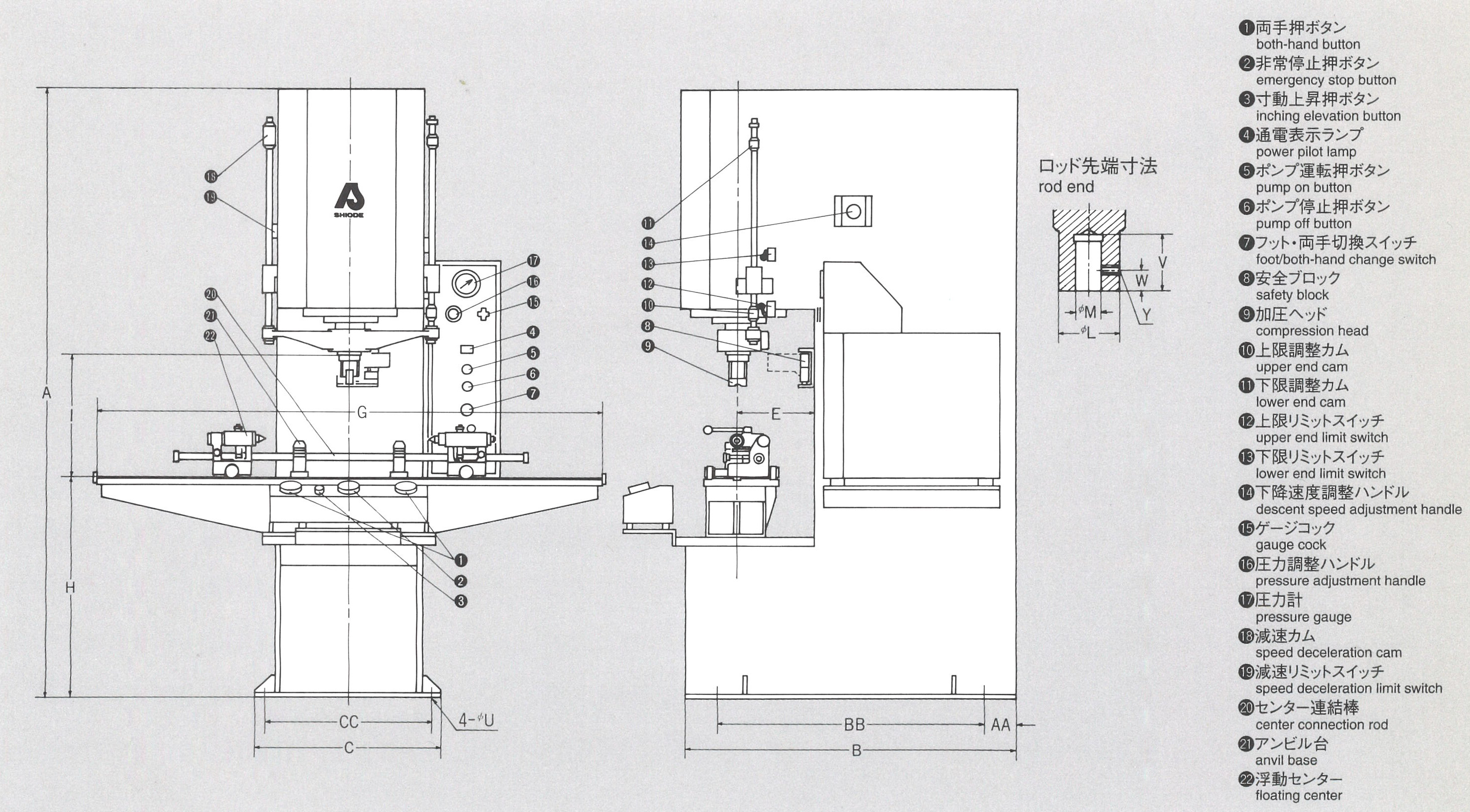

寸法
単位(mm)
| SPC-5 | SPC-15 | SPC-30 | SPC-50 | |
| A | 1,770 | 2,070 | 2,270 | 2,500 |
| AA | 100 | 100 | 100 | 215 |
| B | 950 | 1,100 | 1,400 | 1,630 |
| BB | 750 | 900 | 1,200 | 1,200 |
| C | 500 | 620 | 670 | 720 |
| CC | 450 | 560 | 610 | 660 |
| E | 200 | 250 | 300 | 300 |
| G | 1,500 | 1,500 | 2,000 | 2,000 |
| H | 770 | 750 | 780 | 770 |
| I | 320 | 420 | 520 | 620 |
| L | 60 | 85 | 125 | 170 |
| M | 25 | 35 | 50 | 60 |
| U | 15 | 20 | 22 | 25 |
| V | 55 | 80 | 120 | 120 |
| W | 30 | 30 | 35 | 35 |
| Y | M12 | M12 | M14 | M20 |
仕様
60Hz(50Hz)
| 単位 | SPC-5 | SPC-15 | SPC-30 | SPC-50 | ||
| 最大加圧力 | ton | 5 | 15 | 30 | 50 | |
| シリンダストローク | mm | 150 | 200 | 200 | 200 | |
| シリンダ内径 | mm | 70 | 120 | 150 | 185 | |
| ラム径 | mm | 60 | 100 | 125 | 150 | |
| 下降速度 | mm/sec | 70(58) | 36(30) | 50(40) | 50(40) | |
| 上昇速度 | mm/sec | 3~18(3~15) | 3~14(3~11) | 3~11(3~9) | 3~10(3~8) | |
| 下降速度 | mm/sec | 130(108) | 120(100) | 110(90) | 90(75) | |
| ポンプ吐出量 | ?/min | L | 25(20) | 25(20) | 32(29) | 53(44) |
| H | 10(8) | 10(8) | 12(10) | 16(13) | ||
| 最高使用圧力 | kg/c㎡ | 131 | 133 | 170 | 186 | |
| 電動機 | kW | 1.5 | 2.2 | 3.7 | 5.5 | |
| タンク容量 | ? | 60 | 100 | 130 | 180 | |
| 機械重量 | kg | 800 | 1,600 | 2,600 | 3,400 | |
