C型プレス

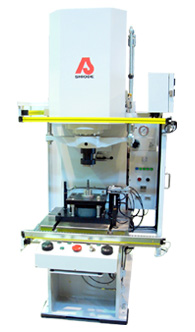

SPB SPB特殊
SPB SPB特殊

各産業界に於いて数多くの実績をもち、根強い人気を博しております。特殊シリンダーと油圧機械により高速化を図り、作業能率アップを実現しています。

コンパクトで頑丈なC型フレームは前面が解放され作業性に優れています。

能力としては30kN～1000kNをラインナップしております。

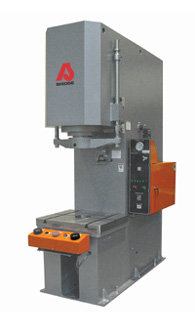

SPBシリーズ

標準高速油圧プレス

SPB画像

特徴

●操作方式は、1Cタイプ(標準装備)と2Cタイプ(オプション)があります。
1Cタイプ 〈両手押ボタン式〉・・・寸動行程・安全1行程
2Cタイプ 〈光線式〉・・・寸動行程・1行程・連続行程(※ペダル操作は別注になります。)

●両手操作式の危険防止機能と安全ブロックの採用で、 安全な作業ができます。

●コンパクトで頑丈なC型フレームは、前面が開放され作業性にとても優れています。

●ブッシングはもちろん、絞り・曲げ・打抜き・据込みなど、 多機能な鍛圧加工機です。

●特殊な構造のシリンダと油圧機器により、 高速化をはかり、作業能率も一段とアップ。

●低騒音ポンプの採用により、静粛な運転ができ、 騒音公害などの心配がありません。

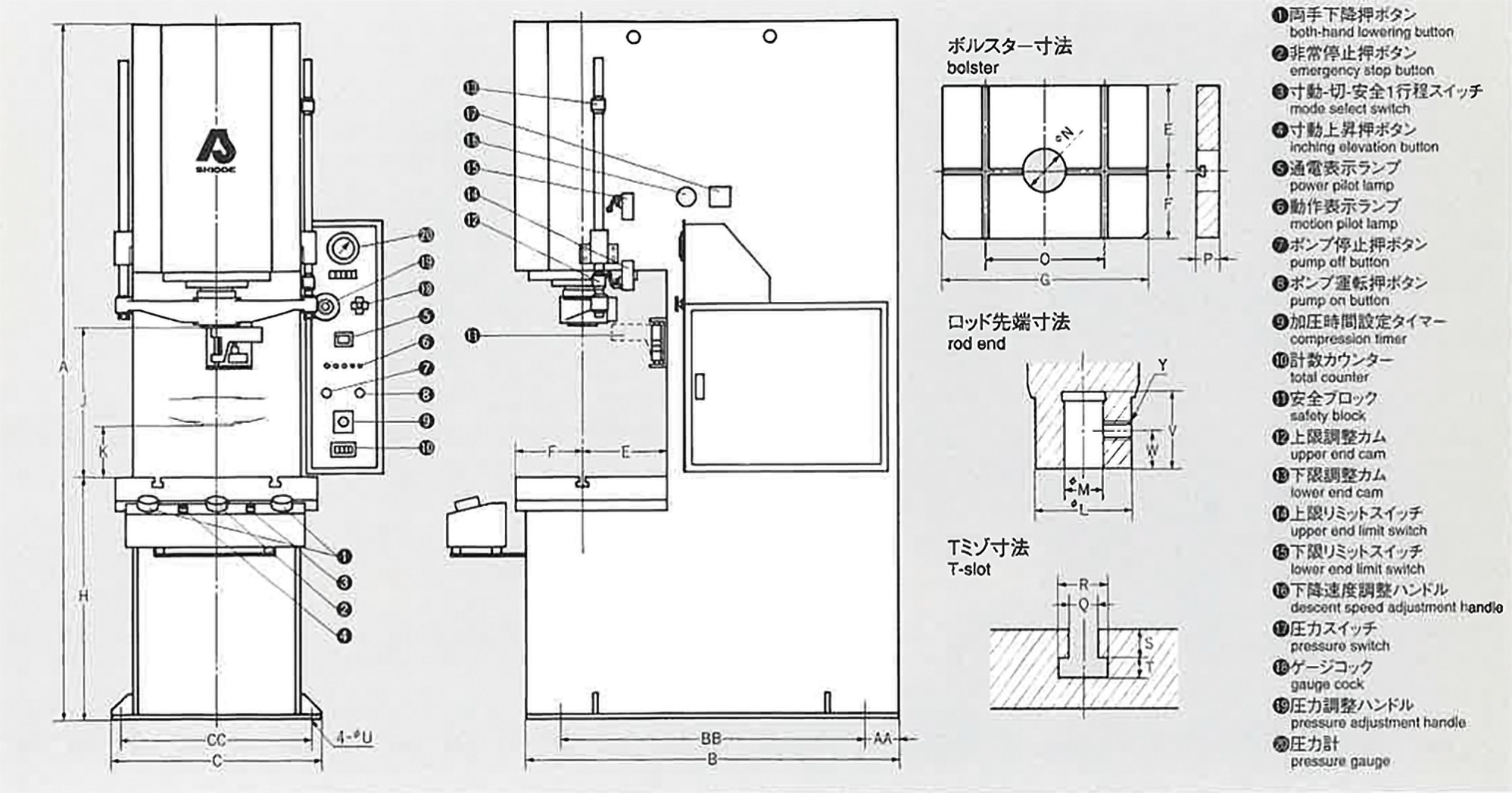

寸法

単位(mm)

　 SPB-3・5 SPB-10・15 SPB-30 SPB-50 SPB-70 SPB-100
A 1,770 2,070 2,270 2,500 2,700 2,900
AA 100 100 100 215 225 225
B 950 1,100 1,400 1,630 1,650 1,750
BB 750 900 1,200 1,200 1,200 1,300
C 500 620 670 720 750 780
CC 450 560 610 660 680 720
E 200 250 300 300 300 350
F 175 200 250 300 300 300
G 500 600 650 700 700 700
H 720 720 750 750 800 850
J 370 450 550 650 650 700
K 120 150 200 250 250 250
L 60 85 125 170 170 180
M 25 35 50 60 60 60
N 100 120 140 150 150 150
O 300 350 400 450 450 450
P 50 70 70 70 70 80
Q 18 18 22 22 22 22
R 30 30 38 38 38 38
S 18 18 20 20 20 20
T 13 13 16 16 16 16
U 15 20 22 25 25 25
V 55 80 120 120 120 120
W 30 30 35 35 35 50
Y M12 M12 M14 M20 M20 M20

仕様

　 単位 SPB-3 SPB-5 SPB-10 SPB-15 SPB-30 SPB-50 SPB-70 SPB-100
最大加圧力 ton 3 5 10 15 30 50 70 100
引上力 kg 350 600 850 1,300 1,800 2,500 7,100 11,500
シリンダストローク mm 250 250 300 300 350 400 400 450
シリンダ内径 mm 70 70 105 105 150 185 224 240
下降速度 mm/sec 60Hz 210 300 320 300 295 220 200 170
50Hz 175 250 270 250 240 183 165 135
加圧速度 mm/sec 60Hz 25 35 25 24 20 16 14 12
50Hz 22 28 22 21 15 13 12 10
上昇速度 mm/sec 60Hz 195 280 285 275 310 300 140 100
50Hz 165 230 235 230 260 250 110 80
ポンプ吐出量 ?/min 60Hz 6.3 8.9 14.1 13.7 22.8 26.6 35.4 35
50Hz 5.2 7.4 11.7 11.3 18.9 22 29.3 29
最高使用圧力 kg/c㎡ 78 130 116 174 170 186 178 222
電動機 kW 1.5 2.2 3.7 5.5 7.5 11 15 18.5
タンク容量 ? 60 60 85 85 140 240 240 290
機械重量 kg 800 800 1,600 1,600 2,600 3,400 4,000 4,600
